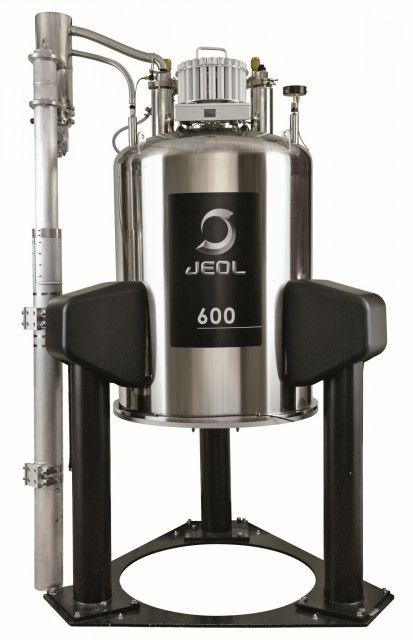

지올(JEOL Ltd.)은 2023년 4월 14일 핵자기 공명(NMR)을 위한 새로운 초저온 유체 환원 시스템(Cryogen Reclamation System)의 출시를 발표했다.

이 제품은 NMR 장비 제조업체인 지올, 초전도 자석 제조업체인 재팬 슈퍼컨덕터 테크놀로지(Japan Superconductor Technology, Inc., JASTEC) 및 극저온 기술에 강점을 가진 알박 크라이오제닉스(Ulvac Cryogenics Inc.)가 각 회사의 최첨단 기술을 결합하여 공동 개발했다.

NMR 장비의 초전도 자석을 위한 한제로서 불가피한 액체 헬륨과 액체 질소의 증발을 모두 크게 줄일 수 있다.

주요 특징

1. 가벼운 공간 절약형. 그러나 이 시스템 하나만으로 액체 헬륨과 액체 질소의 증발 손실을 모두 줄일 수 있다.
2. 극저온제 재충전 빈도와 비용을 줄이고 NMR 기기의 작동 시간을 극대화한다.
3. 액체 헬륨의 수급이 어려워 NMR 장비가 멈출 위험을 크게 줄일 수 있다.
4. 새로운 설계는 냉장고의 진동을 충분히 줄여주어 스펙트럼의 품질에 영향을 주지 않는다.
5. 자기장을 유지한 상태에서 기존 NMR 장비에 부착이 가능하다.

사양

· 보일오프 성능
액체 헬륨 : 제로 보일오프(공칭)
액체 질소 : 제로 보일오프(공칭)

· 적용 가능한 자석
지올의 초전도 자석 *1
400JJYH, 500JJ, 600JJ, 700JJ

· 전원 공급 장치 및 필요한 전원 용량
콤프레서 유닛 / 제어 유닛
3상 200V
6.4/8.0kW(50/60Hz)(일반)
7.1/8.8kW(50/60Hz)(최대)
회로 차단기 용량 정격 30 - 50A

· 냉각수
유량: 5 - 15L/분
온도: 5 - 32 ℃
압력: 0.7MPa(최대)
냉각 용량: 50Hz:7.1kW, 60Hz:8.8kW(최소)

· 유지 보수 간격
1년

*1 상기 이외의 자석에 대해서는 문의해 주십시오.
* 외관 및 사양은 예고 없이 변경될 수 있음

연간 유닛 판매 목표

10유닛/연
제품 URL: https://www.jeol.com/products/scientific/nmr_peripherals/CR-80.php
